Spannen von 3 BauteilenbrüniertSpannbereich ca. 51 – 57 mmzum Spannen von Alu-Profilen empfohlenohne O-Ring-Nut für glatte OberflächeNICHT zum Verbinden von Tischen und U-Winkeln zulässigmit Innensechskant (Größe 14)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 22 mmScherkraft: 150 kNAnzugsmoment: 25 / 15 (Stahl / Aluminium) NmZugkraft: 10 kNLänge (Produkt) ca.: 102 mmGewicht (Netto) ca.: 0,38 kg

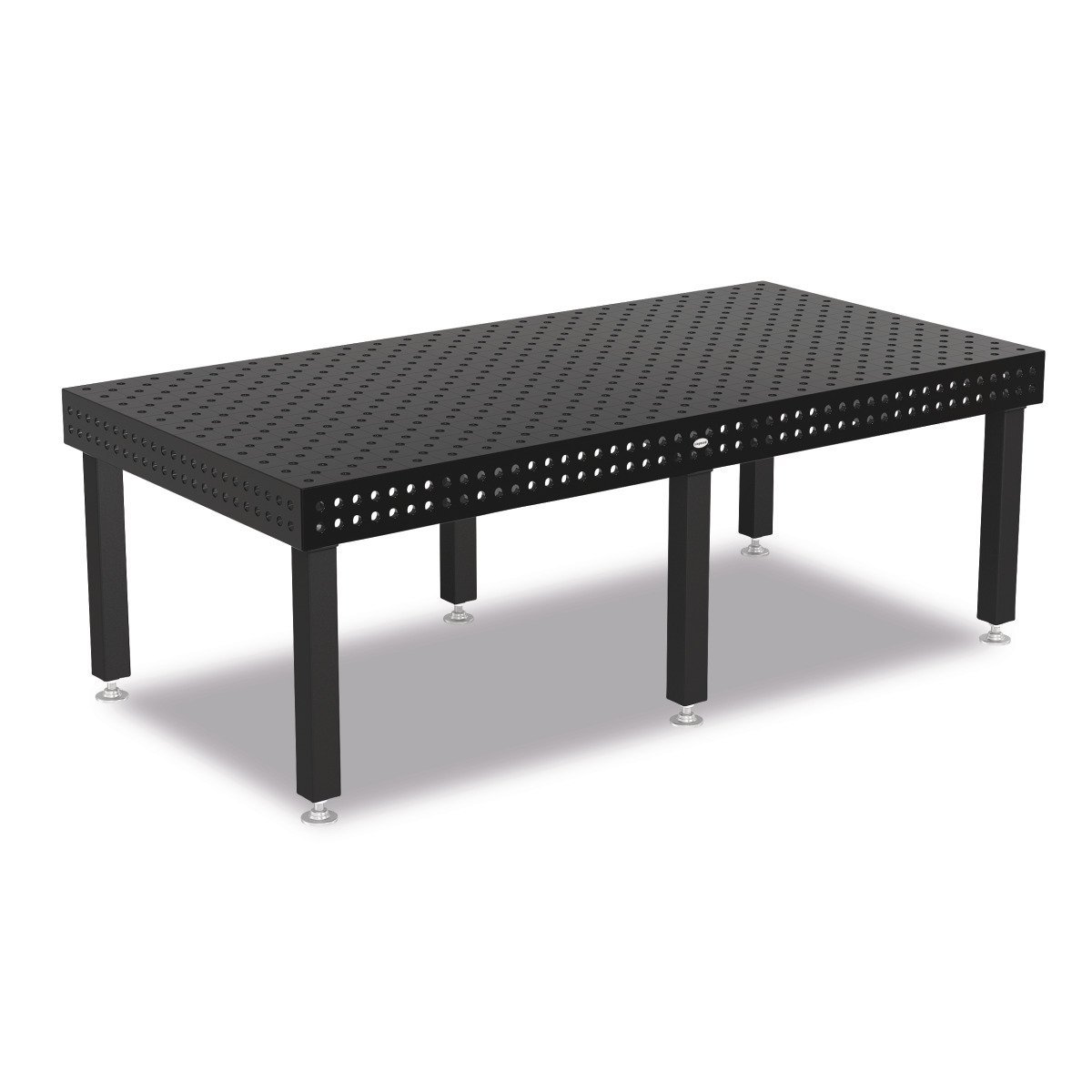

Oberflächenhärte bis zu 850 Vickers mit Diagonalraster Bohrung Ø 22 mmBohrungen Oberfläche im DiagonalrasterDurchgehärteter Werkzeugstahl X8.7 und PlasmanitrierungDie wenig beanspruchten Seitenwangen werden aus Kostengründen aus Stahl S355J2+N gefertigtEcken, Kanten und Bohrungen abgerundetInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:6 Tischfüße 700 x 80 x 80 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 6Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 2400 mmTischplatte Breite: 1200 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Seitenwange aus hochwertigem Stahl S355J2+N, plasmanitriertTischplatte Bohrungsdurchmesser: 22 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 17 – 19 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 150 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

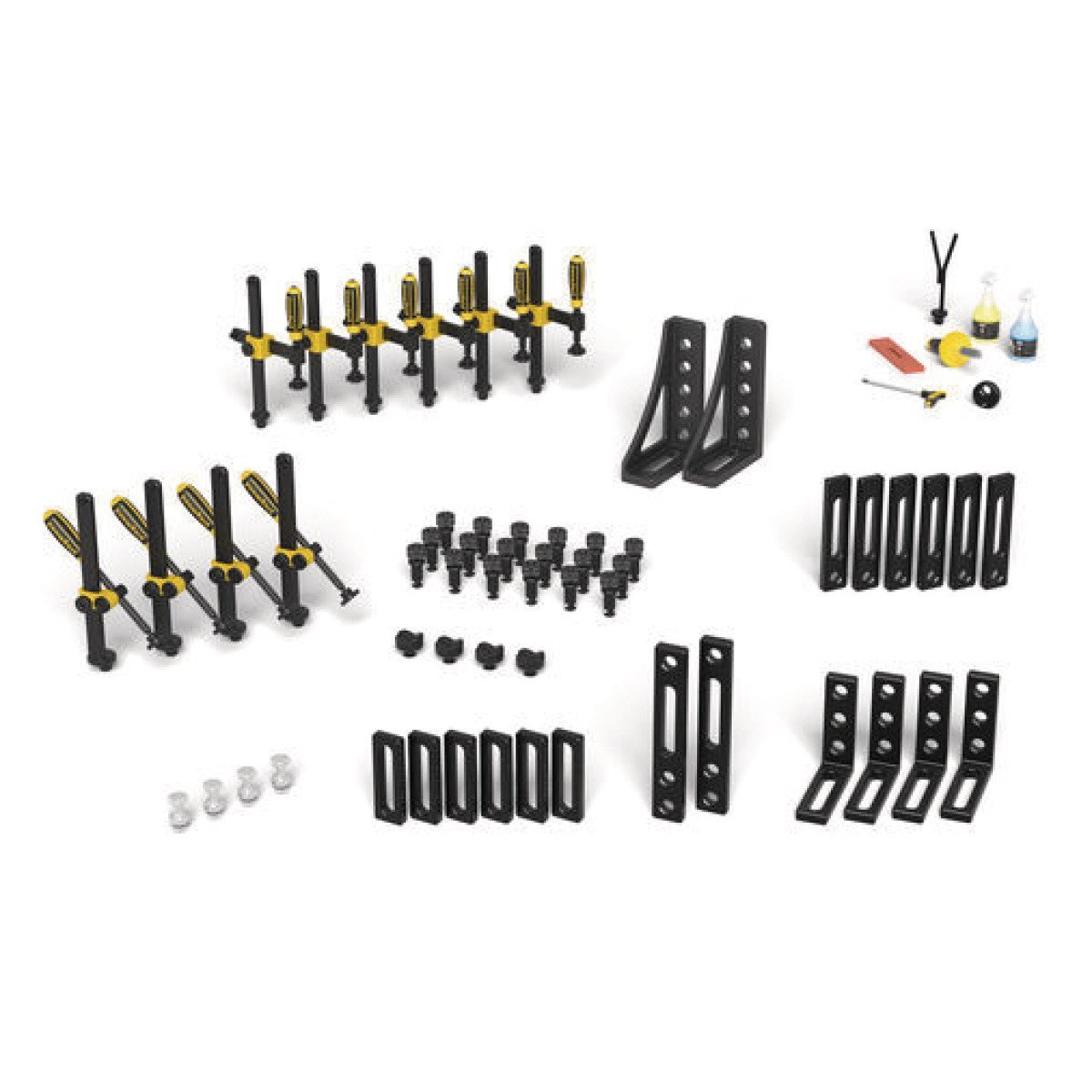

HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:6 x Professional Schraubzwinge ‐ brüniert (1932206101)4 x Professional Schraubzwinge 45°/90° ‐ brüniert (1932206301)4 x Vario Prisma Ø 50 90° / 120° mit eingeschraubtem Bund ‐ brüniert (1932206451)18 x Schnellspannbolzen ohne Nut zweifach ‐ brüniert (19322511)4 x Magnetspannbolzen 60 (193220740)6 x Universal-Anschlag 150 L ‐ nitriert (193220410N)6 x Universal-Anschlag 225 L ‐ nitriert (193220420N)2 x Universal-Anschlag 300 ‐ nitriert (193220426N)4 x Anschlag- und Spannwinkel 175 L ‐ nitriert (193220110N)2 x Anschlag- und Spannwinkel 300 G ‐ nitriert (193220152N)1 Innensechskantschlüssel 4 (193160852)1 Bürste Ø 17 mit Schutzkappe (193160820)1 Kombi-Abziehstein 150x50x25 (193000942)1 Brennerhalter - brüniert (193160920)1 Probeflasche Reinigungsmittel CleanBasic1 Probeflasche Antihaftmittel mit Korrosionsschutz

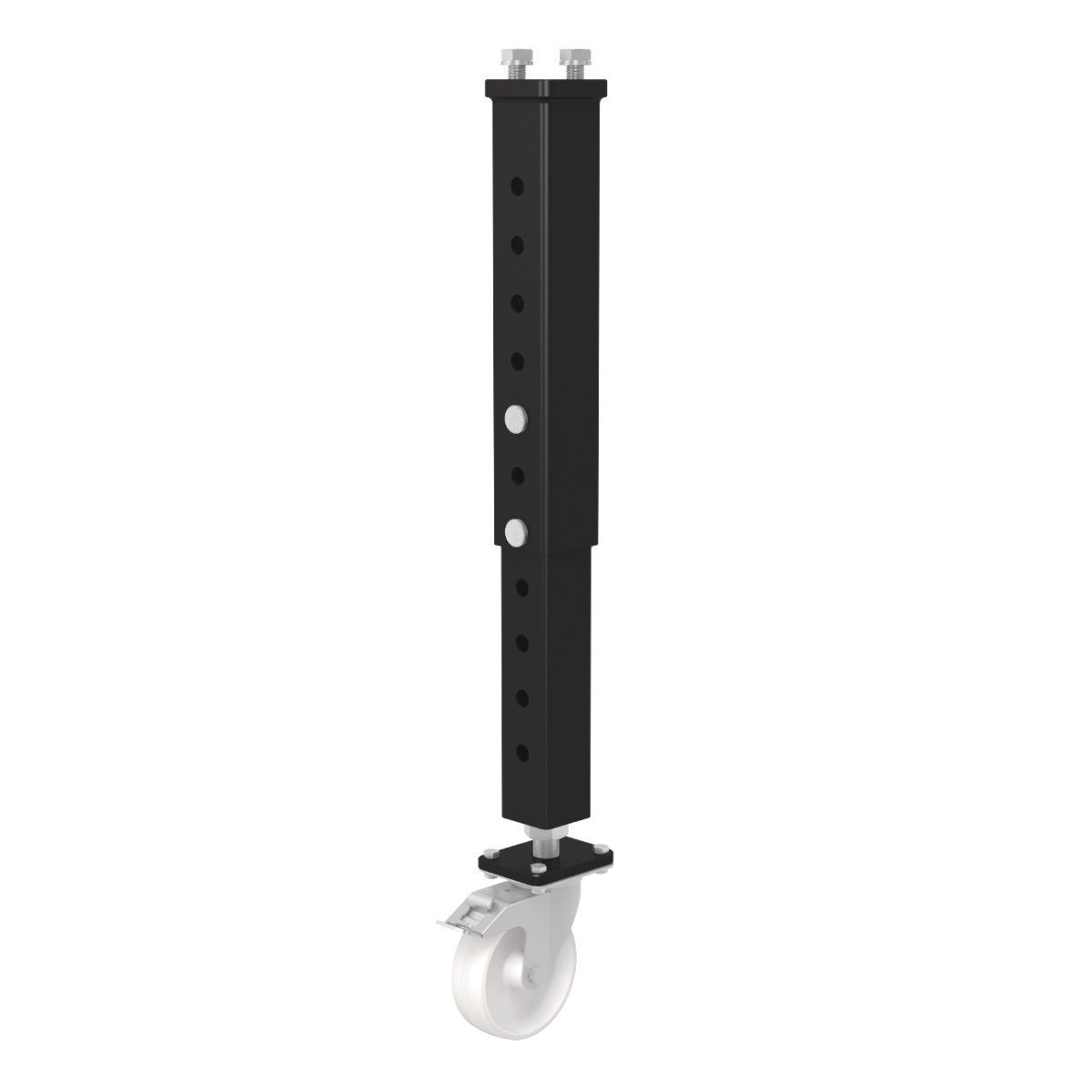

Tragfähigkeit pro Rolle von 800 kgDurch Verdrehen der Zwischenplatte 20 mm höhenverstellbar (Feinjustierung)Mit einer verstärkten Spindel ausgestattetTischhöhe 750-1000 mm verstellbarHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Gewicht (Netto) ca.: 15,2 kg

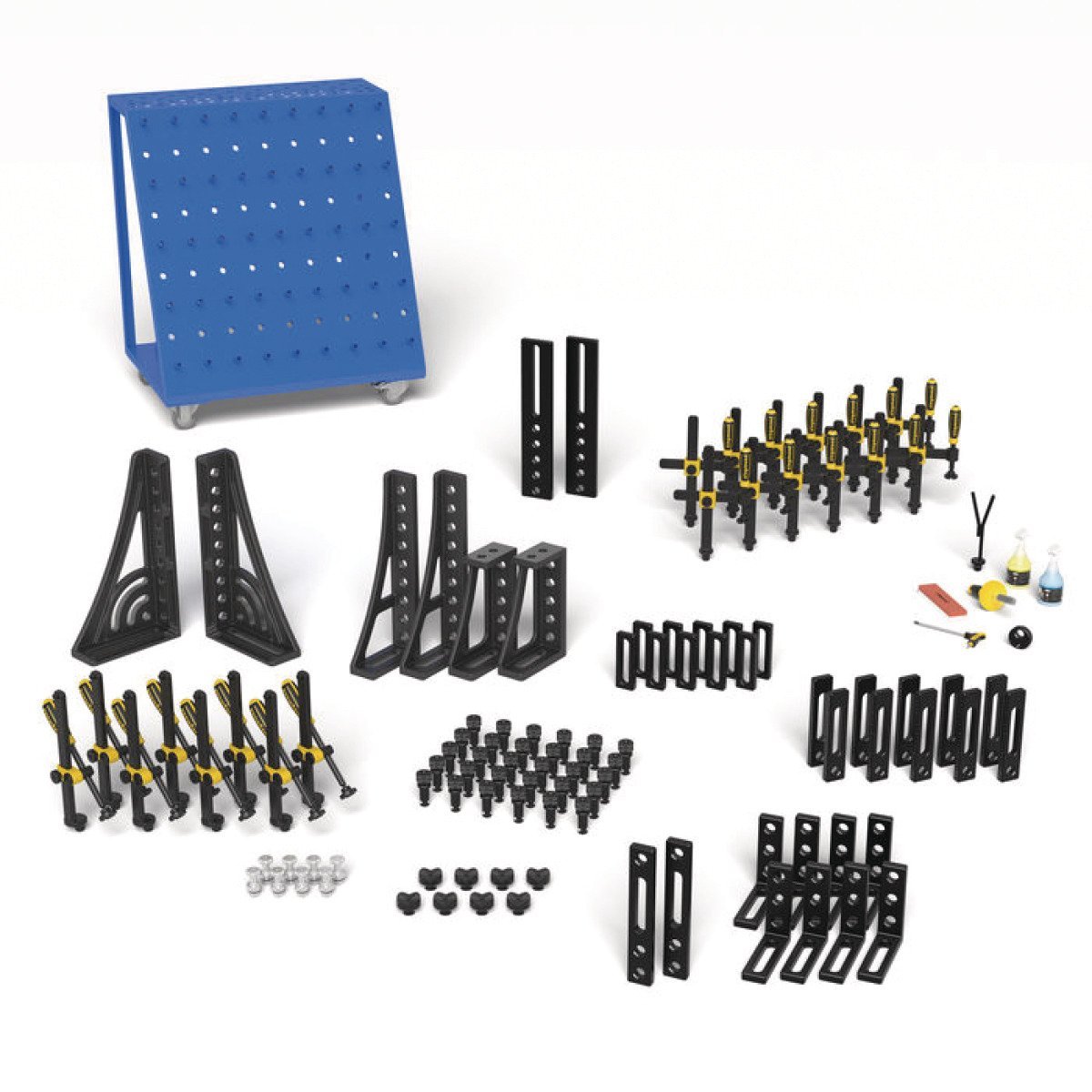

HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:12 x Professional Schraubzwinge ‐ brüniert (1932206101)8 x Professional Schraubzwinge 45°/90° ‐ brüniert (1932206301)8 x Vario Prisma Ø 50 90° / 120° mit eingeschraubtem Bund ‐ brüniert (1932206451)30 x Schnellspannbolzen ohne Nut zweifach ‐ brüniert (19322511)8 x Magnetspannbolzen 60 (193220740)10 x Universal-Anschlag 150 L ‐ nitriert (193220410N)10 x Universal-Anschlag 225 L ‐ nitriert (193220420N)2 x Universal-Anschlag 300 ‐ nitriert (193220426N)2 x Universal-Anschlag 500 S ‐ nitriert (193220430N)8 x Anschlag- und Spannwinkel 175 L ‐ nitriert (193220110N)2 x Anschlag- und Spannwinkel 300x195 ‐ nitriert (193220116N)2 x Anschlag- und Spannwinkel 500 G ‐ nitriert (193220162N)1 x Anschlag- und Spannwinkel 500 G mit Drehwinkel links ‐ nitriert (193220164N)1 x Anschlag- und Spannwinkel 500 G mit Drehwinkel rechts ‐ nitriert (193220165N)1 x Werkzeugwagen (193220910)1 Innensechskantschlüssel 4 (193160852)1 Bürste Ø 17 mit Schutzkappe (193160820)1 Kombi-Abziehstein 150x50x25 (193000942)1 Brennerhalter - brüniert (193160920)1 Probeflasche Reinigungsmittel CleanBasic1 Probeflasche Antihaftmittel mit Korrosionsschutz

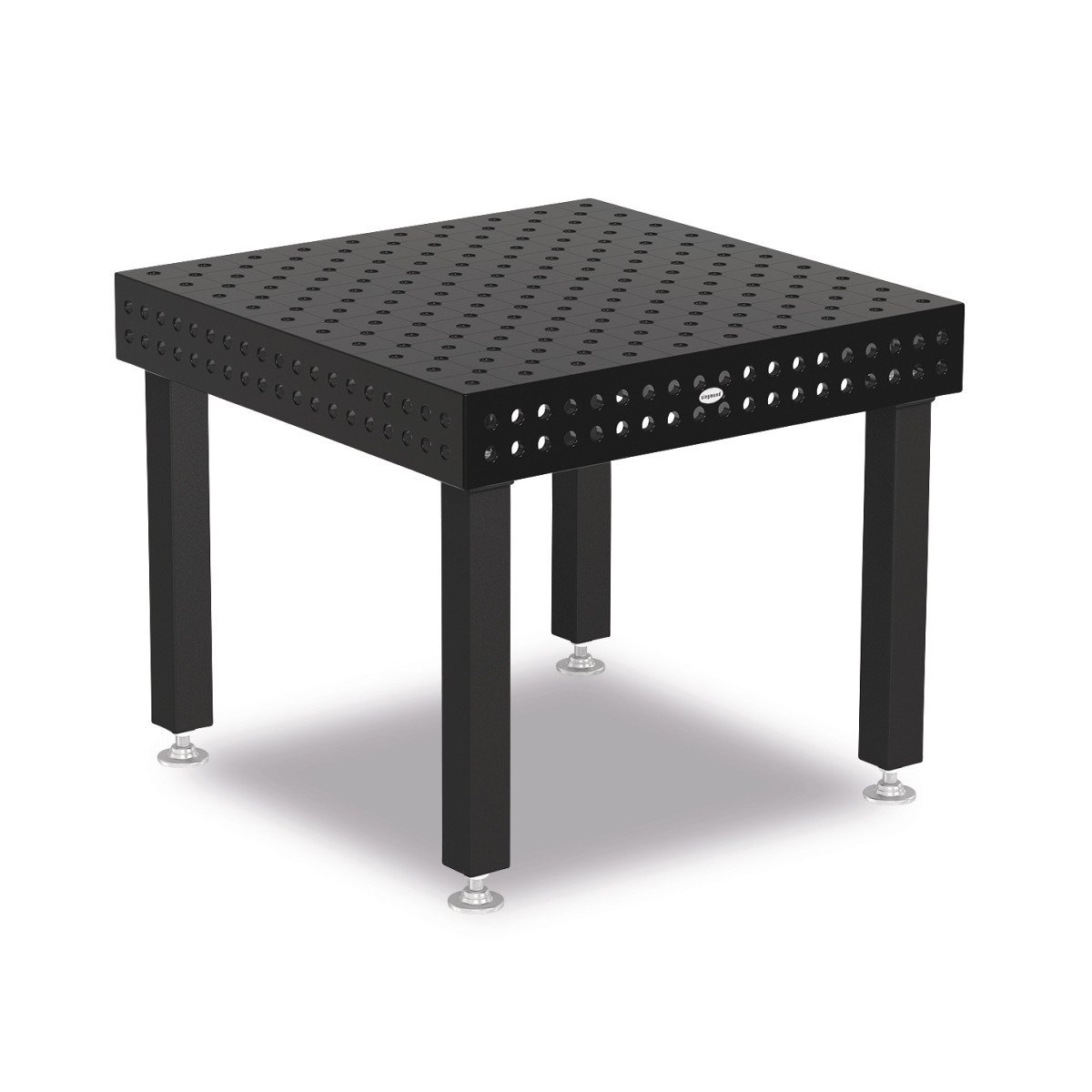

Oberflächenhärte bis zu 850 Vickers mit Diagonalraster Bohrung Ø 22 mmBohrungen Oberfläche im DiagonalrasterDurchgehärteter Werkzeugstahl X8.7 und PlasmanitrierungDie wenig beanspruchten Seitenwangen werden aus Kostengründen aus Stahl S355J2+N gefertigtEcken, Kanten und Bohrungen abgerundetInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:4 Tischfüße 700 x 80 x 80 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 1000 mmTischplatte Breite: 1000 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Seitenwange aus hochwertigem Stahl S355J2+N, plasmanitriertTischplatte Bohrungsdurchmesser: 22 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 17 – 19 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 150 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

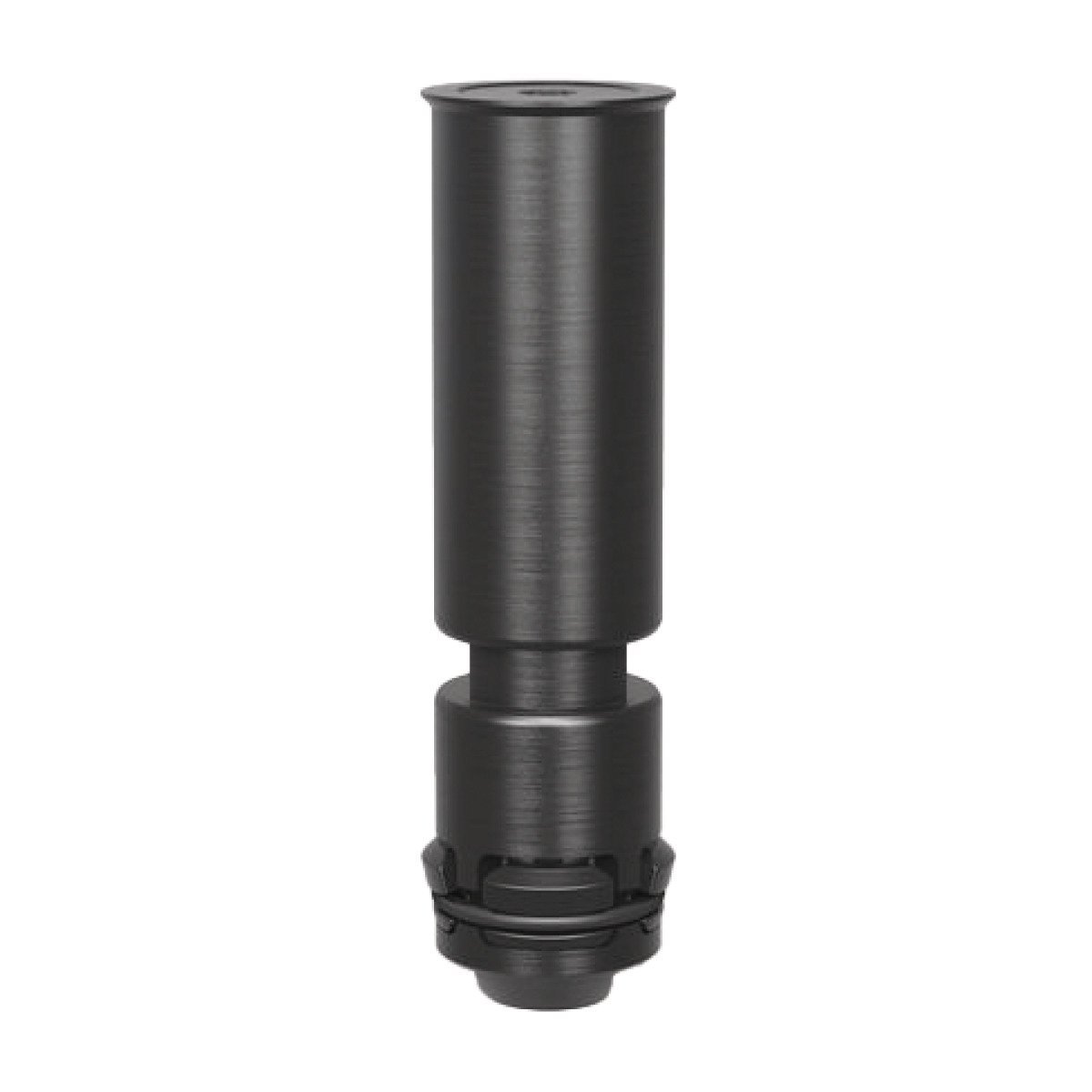

Spannen von 4 Bauteilenbrüniertverdeckte Verbindung von BauteilenSpannbereich ca. 69 – 75 mmNICHT zum Verbinden von Tischen und U-Winkeln zulässignicht für Langlöcher geeignetmit Innensechskant (Größe 5)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 22 mmScherkraft: 130 kNAnzugsmoment: 25 / 15 (Stahl / Aluminium) NmZugkraft: 6 kNLänge (Produkt) ca.: 85 mmGewicht (Netto) ca.: 0,23 kg

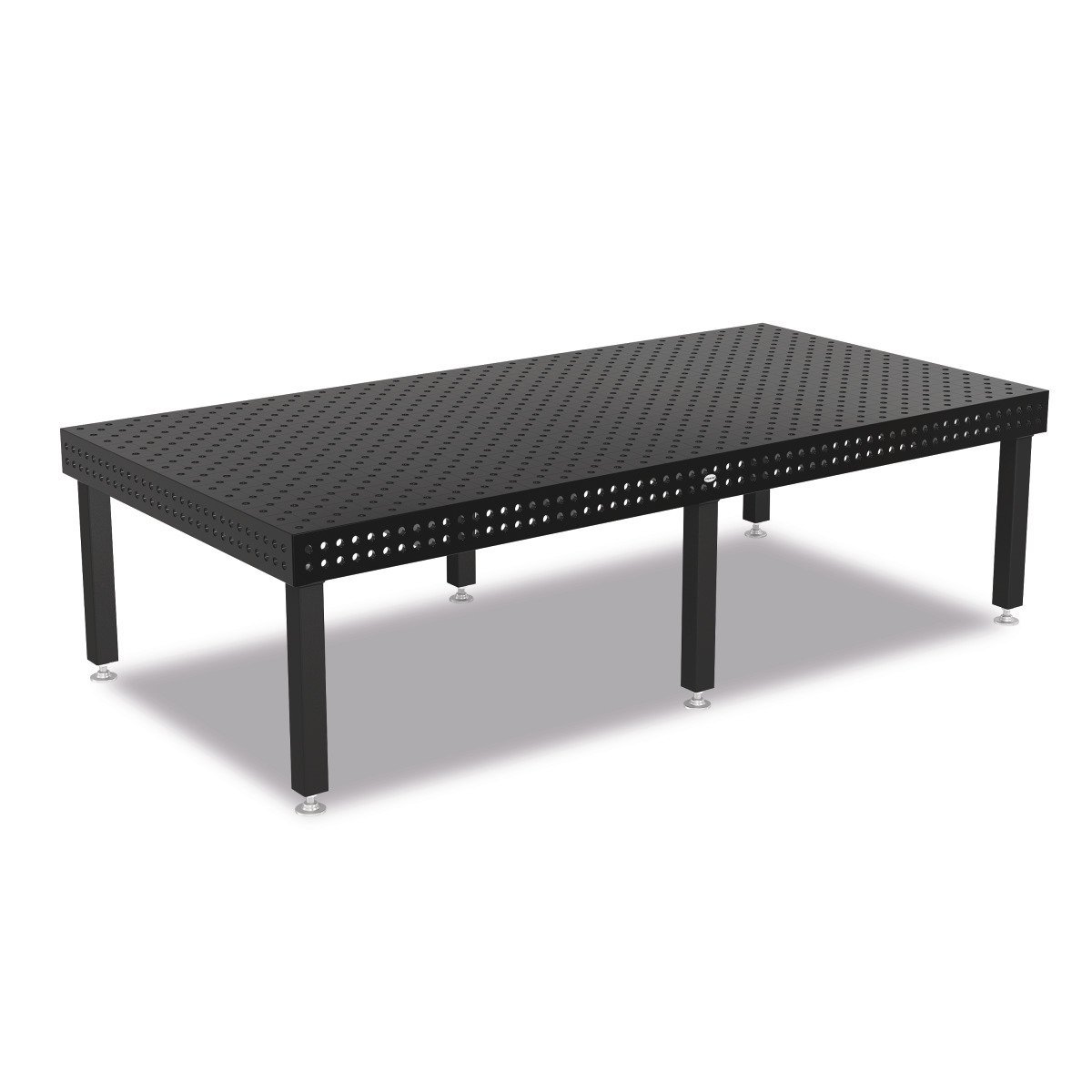

Oberflächenhärte bis zu 850 Vickers mit Diagonalraster Bohrung Ø 22 mmBohrungen Oberfläche im DiagonalrasterDurchgehärteter Werkzeugstahl X8.7 und PlasmanitrierungDie wenig beanspruchten Seitenwangen werden aus Kostengründen aus Stahl S355J2+N gefertigtEcken, Kanten und Bohrungen abgerundetInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:6 Tischfüße 700 x 80 x 80 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 6Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 3000 mmTischplatte Breite: 1500 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Seitenwange aus hochwertigem Stahl S355J2+N, plasmanitriertTischplatte Bohrungsdurchmesser: 22 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 17 – 19 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 150 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

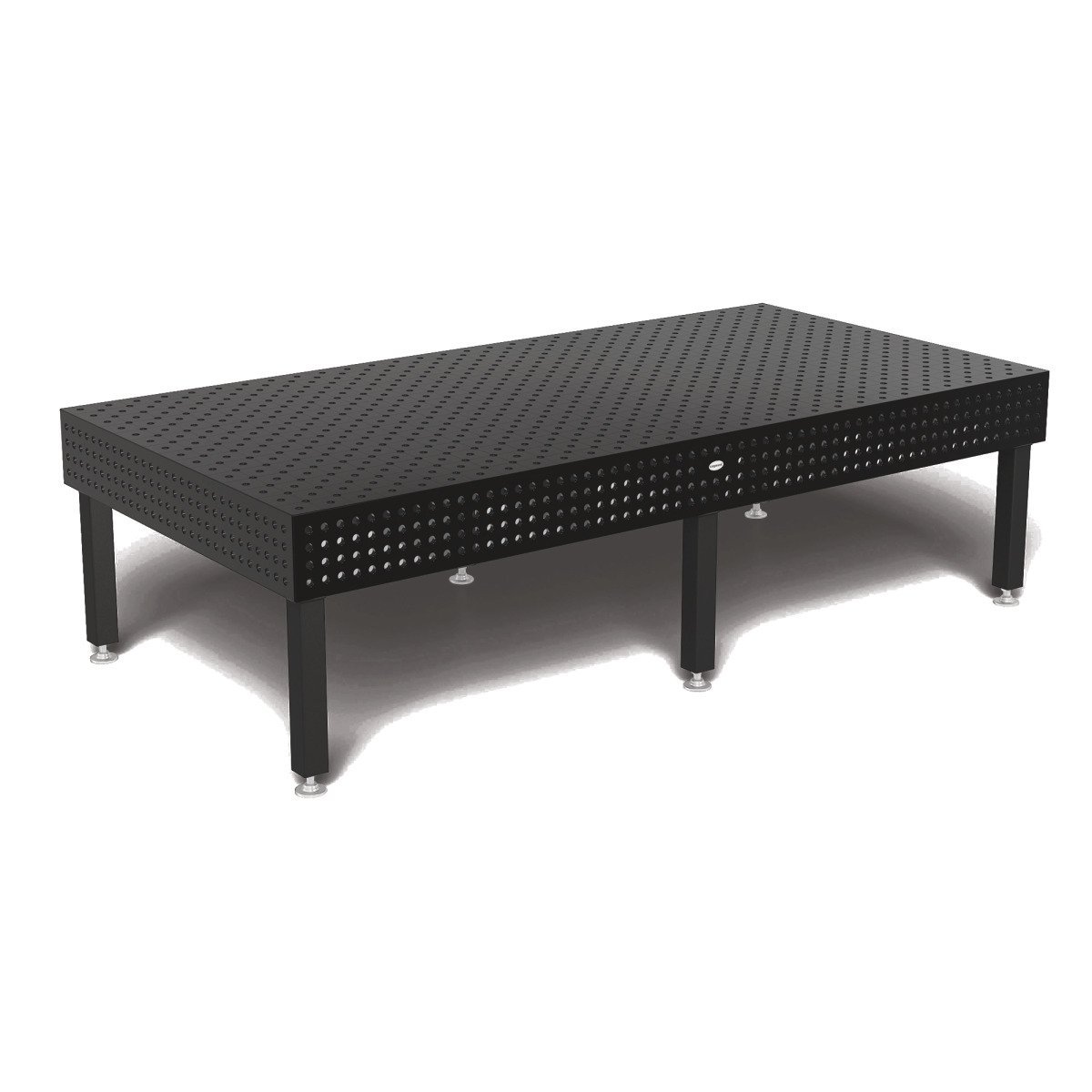

Professional Extreme PLUS mit extra hoher Seitenwange für besonders anspruchsvolle Anwendungen. Mehr Möglichkeiten als jemals zuvor. Dank der höheren Seitenwange und Verrippung verbessert sich die Steifigkeit der Tischplatte und vermindert sich die Verformung unter BelastungenBohrungen Oberfläche im DiagonalrasterEcken, Kanten und Bohrungen abgerundetBohrungen Seitenwange 4 Reihen mit 50 mm AbstandSkalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 6Traglast ca.: 3000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmGewicht (Netto) ca.: 1267 kgTischplatte Länge: 3000 mmTischplatte Breite: 1500 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriert und BAR-bErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 22 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 17 – 19 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 250 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

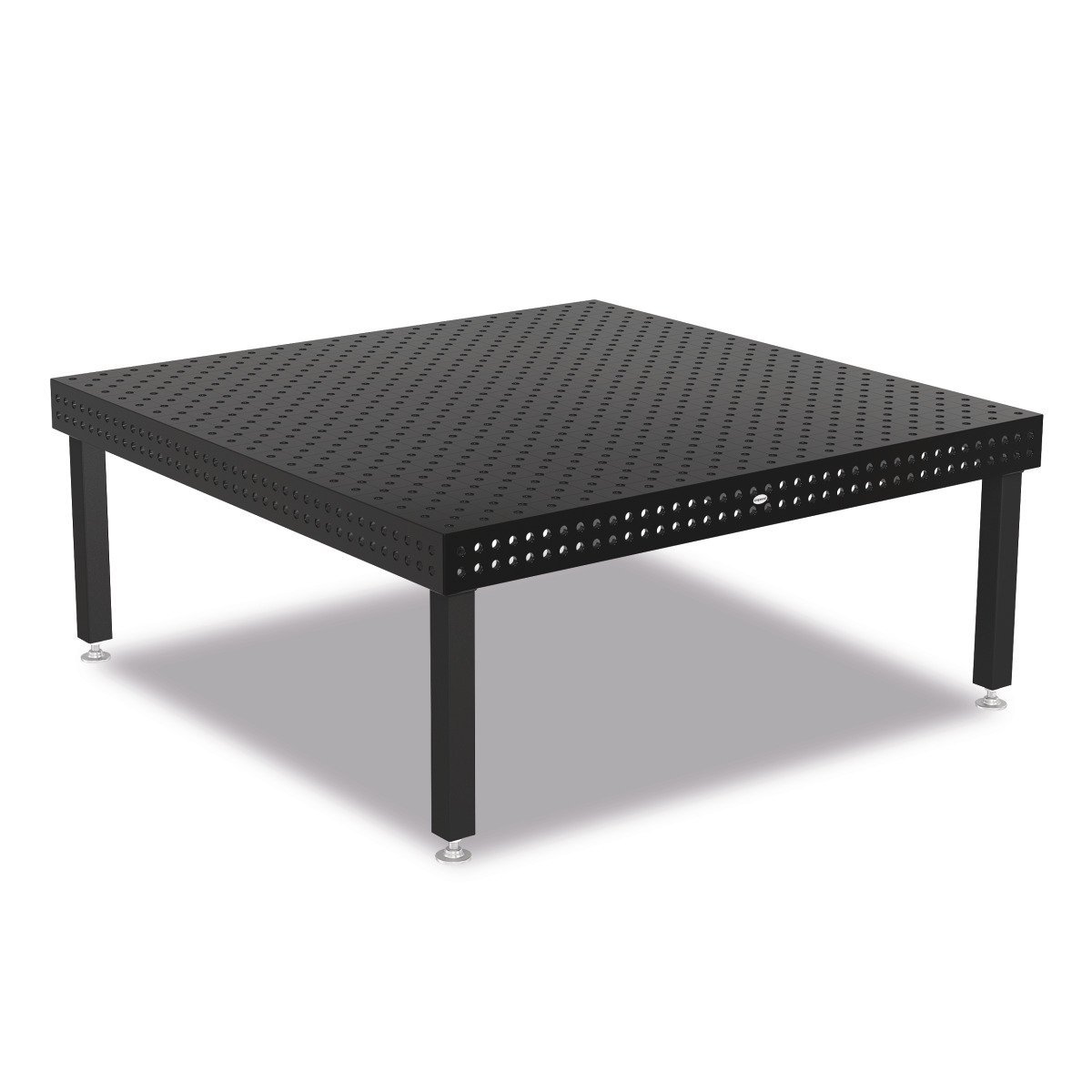

Oberflächenhärte bis zu 850 Vickers mit Diagonalraster Bohrung Ø 22 mmBohrungen Oberfläche im DiagonalrasterDurchgehärteter Werkzeugstahl X8.7 und PlasmanitrierungDie wenig beanspruchten Seitenwangen werden aus Kostengründen aus Stahl S355J2+N gefertigtEcken, Kanten und Bohrungen abgerundetInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:4 Tischfüße 700 x 80 x 80 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 2000 mmTischplatte Breite: 2000 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Seitenwange aus hochwertigem Stahl S355J2+N, plasmanitriertTischplatte Bohrungsdurchmesser: 22 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 17 – 19 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 150 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

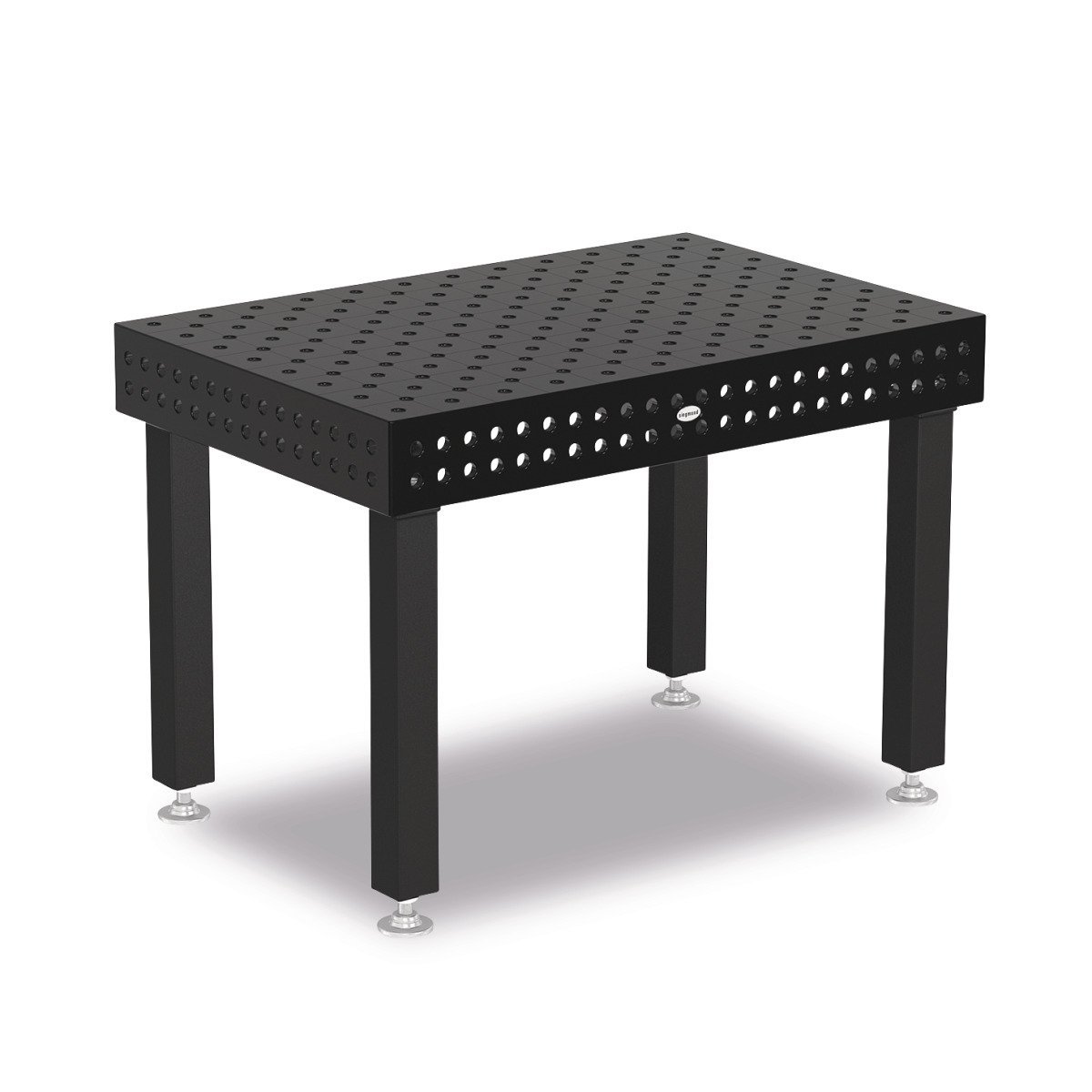

Oberflächenhärte bis zu 850 Vickers mit Diagonalraster Bohrung Ø 22 mmBohrungen Oberfläche im DiagonalrasterDurchgehärteter Werkzeugstahl X8.7 und PlasmanitrierungDie wenig beanspruchten Seitenwangen werden aus Kostengründen aus Stahl S355J2+N gefertigtEcken, Kanten und Bohrungen abgerundetInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:4 Tischfüße 700 x 80 x 80 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 1200 mmTischplatte Breite: 800 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Seitenwange aus hochwertigem Stahl S355J2+N, plasmanitriertTischplatte Bohrungsdurchmesser: 22 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 17 – 19 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 150 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

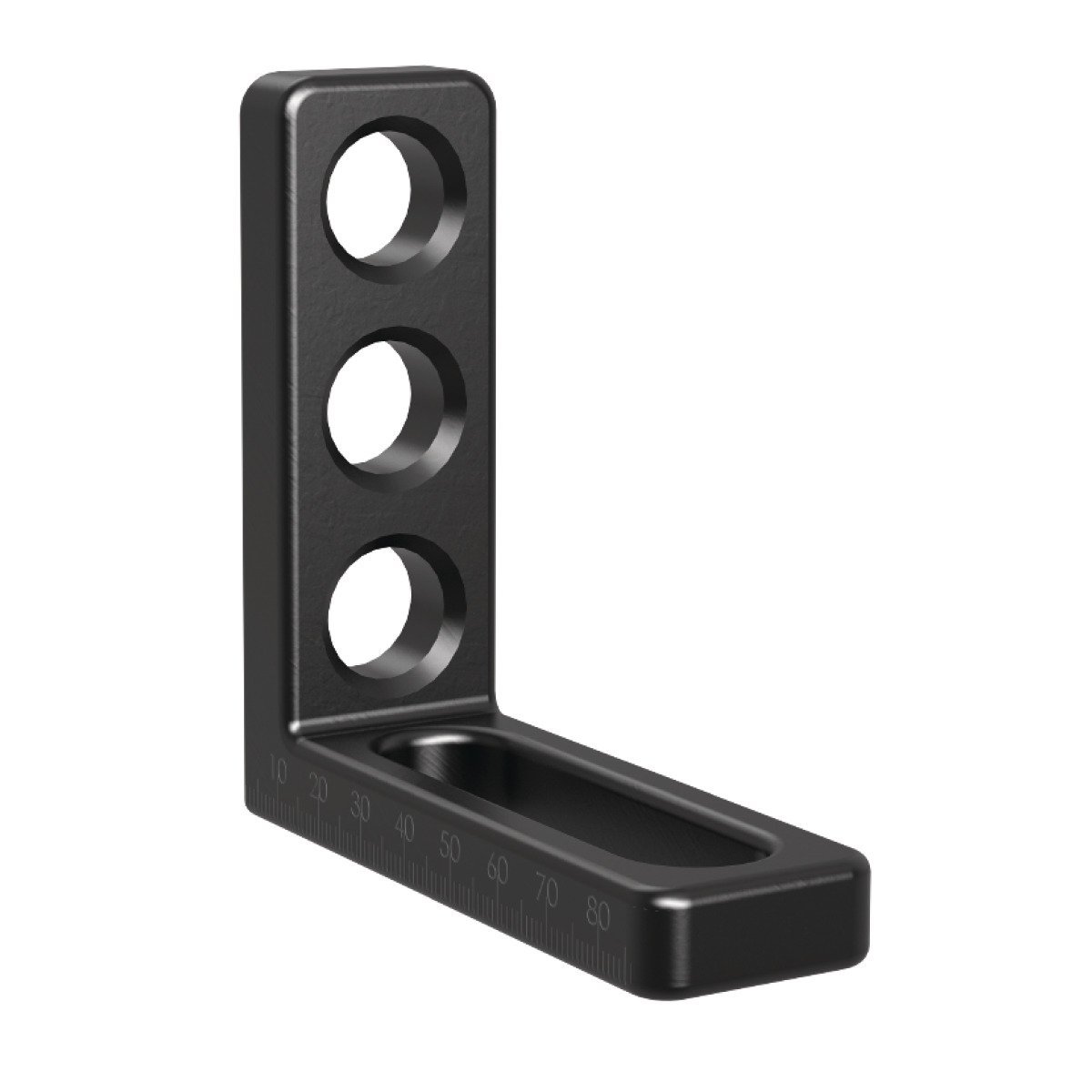

Als verstellbarer Winkel durch die Kombination von Systembohrungen und Langloch vielseitig einsetzbarEignet sich auch sehr gut als Anschlag für große TeileBohrung / LanglochNitriertSerienmäßig mit beidseitiger FeinskalierungHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Materialstärke: 18 mmKratzfestigkeit: ✔Schweißspritzerschutz: ✔Korrosionsschutz: ✔Feinskalierung: ✔Länge (Produkt) ca.: 175 mmBreite/Tiefe (Produkt) ca.: 50 mmHöhe (Produkt) ca.: 175 mmGewicht (Netto) ca.: 1,65 kg
