Der Fuß mit Lenkrolle und Feststellbremse hat eine Tragfähigkeit pro Rolle von 800 kg. Jeder Fuß ist durch Verdrehen der Zwischenplatte 20 mm höhenverstellbar (Feinjustierung) und ist mit einer verstärkten Spindel ausgestattet.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Länge (Produkt) ca.: 90 mmBreite/Tiefe (Produkt) ca.: 90 mmHöhe (Produkt) ca.: 650 mmGewicht (Netto) ca.: 9 kg

Immer Ihr Werkzeug griffbereit Stauraum und Ordnung an Ihrem SchweißtischMaximale Belastungsfähigkeit ca. 100 kgMaximale Tragfähigkeit von ca. 50 kg je SchubladeDurchgehendes Gehäuse schützt den Inhalt der Schubladen vor Schmutz und SchweißspritzernLackiertLieferung vormontiertHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:Zwei Schubladen 180 mm Technische Daten: Länge (Produkt) ca.: 630 mmBreite/Tiefe (Produkt) ca.: 510 mmHöhe (Produkt) ca.: 420 mmGewicht (Netto) ca.: 48 kg

Oberflächenhärte bis zu 750 Vickers Die Professional 750 Schweißtische werden aus hochwertigem Stahl S355J2+N gefertigt und zusätzlich plasmanitriert und beschichtet. Aufgrund der erhöhten Belastbarkeit des Schweißtisches eignet er sich besonders für die Bearbeitung schwerer Bauteile. Rasterlinien im Abstand von 100 mm erleichtern Ihnen den Aufbau Ihrer Vorrichtung. Die Schweißtische sind standardmäßig mit Skala versehen.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:4 Tischfüße 650 x 90 x 90 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmGewicht (Netto) ca.: 801 kgTischplatte Länge: 1500 mmTischplatte Breite: 1500 mmTischplatte Material: Stahl S355J2+N, Plasmanitriert und BAR-beschichtetTischplatte Bohrungsdurchmesser: 28,15 mmTischplatte Bohrungsabstand: 100 mmTischplatte Materialstärke: 24,5 – 27 mmTischplatte Grundhärte ca.: 165 – 220 VickersTischplatte Oberflächenhärte ca.: 450 – 750 VickersSeitenwange Höhe: 200 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

Bei diesem Bolzen wird auf die Nut für O-Ringe verzichtet. Dadurch ist eine glatte Oberfläche des Bolzenkörpers gewährleistet.Der Bolzen ohne Nut eignet sich besonders gut zum Spannnen von Alu-Profilen und ist daüber hinaus weiterhin komplatibel mit dem gesamten Siegmund-Sortiment.Der Schnellspannbolzen mit Drehverschluss ist das ideale Verbindungselement zwischen den Siegmund-Bauteilen.Dieser Bolzen ist NICHT zum Verbinden von Tischen und Winkeln U-Form zulässsig!Unsere Empfehlung beim Arbeiten mit Alu-Profilen. Anzugsmoment ist abhängig vom Material.Beim Spannen von Aluminium-Teilen dürfen die Bolzen nur handfest angezogen werden.Spannen von drei Bauteilenbrüniertmit Drehverschlussmit Innensechskant (Größe 6)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 28 mmScherkraft: 220 kNAnzugsmoment Stahl: 25 NmAnzugsmoment Aluminium: 10 NmZugkraft: 25 kNLänge (Produkt) ca.: 120 mmGewicht (Netto) ca.: 0,65 kg

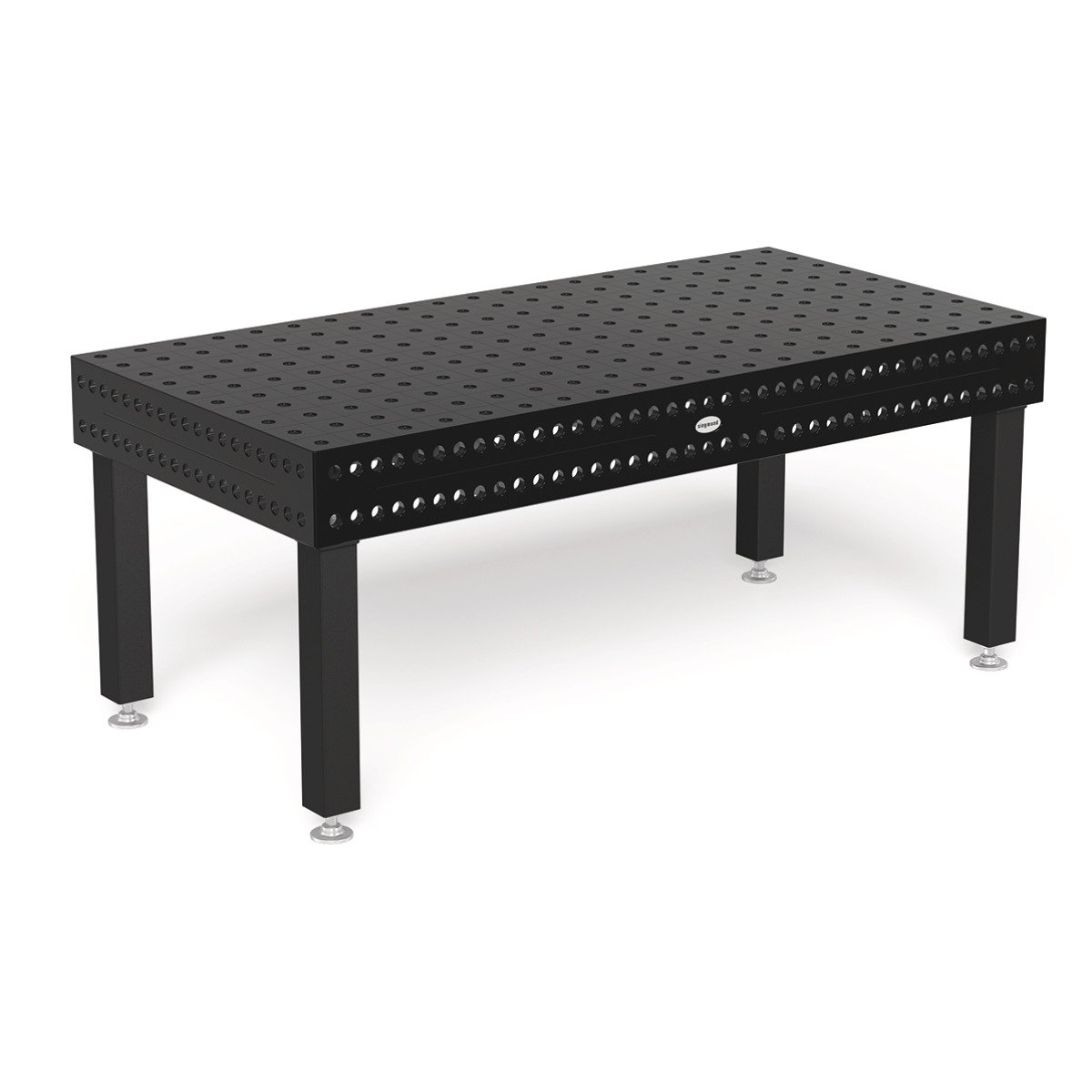

Oberflächenhärte bis zu 750 Vickers Die Professional 750 Schweißtische werden aus hochwertigem Stahl S355J2+N gefertigt und zusätzlich plasmanitriert und beschichtet. Aufgrund der erhöhten Belastbarkeit des Schweißtisches eignet er sich besonders für die Bearbeitung schwerer Bauteile. Rasterlinien im Abstand von 100 mm erleichtern Ihnen den Aufbau Ihrer Vorrichtung. Die Schweißtische sind standardmäßig mit Skala versehen.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:4 Tischfüße 650 x 90 x 90 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmGewicht (Netto) ca.: 730 kgTischplatte Länge: 2000 mmTischplatte Breite: 1000 mmTischplatte Material: Stahl S355J2+N, Plasmanitriert und BAR-beschichtetTischplatte Bohrungsdurchmesser: 28,15 mmTischplatte Bohrungsabstand: 100 mmTischplatte Materialstärke: 24,5 – 27 mmTischplatte Grundhärte ca.: 165 – 220 VickersTischplatte Oberflächenhärte ca.: 450 – 750 VickersSeitenwange Höhe: 200 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

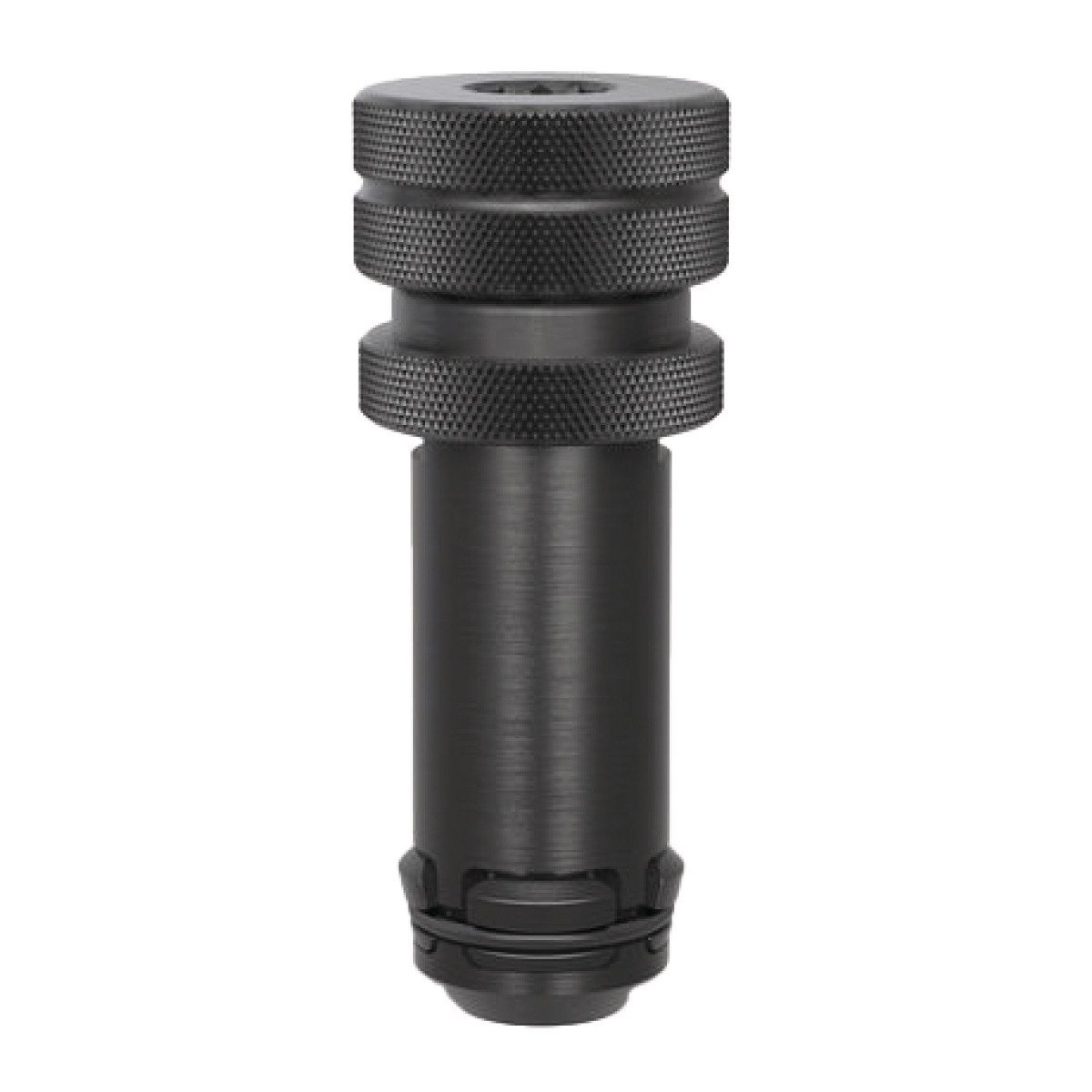

Spannen von 2 Bauteilenbrüniertverdeckte Verbindung von BauteilenSpannbereich ca. 47 – 53 mmNICHT zum Verbinden von Tischen und U-Winkeln zulässigNicht für Langlöcher geeignetmit Innensechskant (Größe 6)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 28 mmScherkraft: 200 kNAnzugsmoment: 50 / 20 (Stahl / Aluminium) NmZugkraft: 10 kNLänge (Produkt) ca.: 65 mmGewicht (Netto) ca.: 0,29 kg

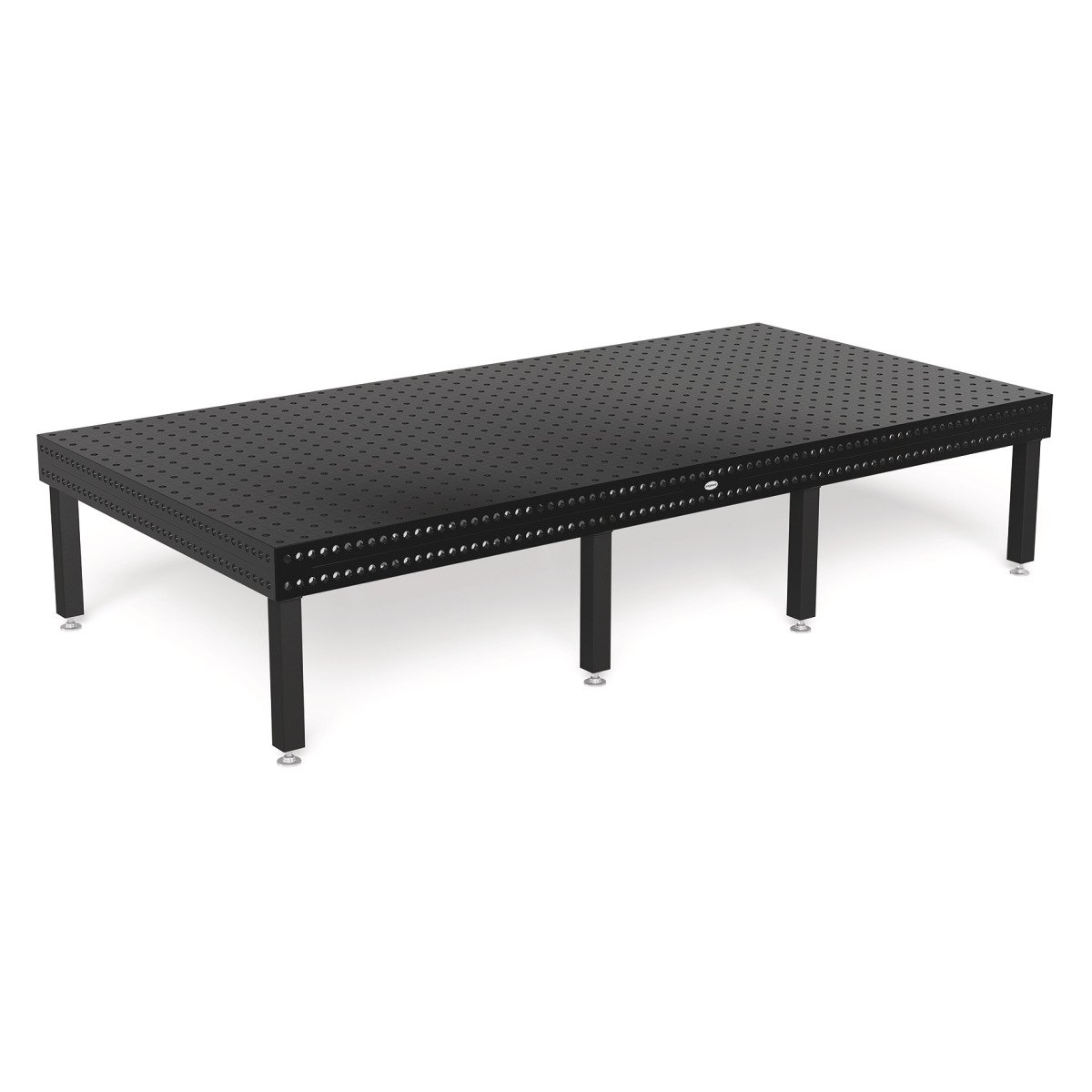

Oberflächenhärte bis zu 750 Vickers Die Professional 750 Schweißtische werden aus hochwertigem Stahl S355J2+N gefertigt und zusätzlich plasmanitriert und beschichtet. Aufgrund der erhöhten Belastbarkeit des Schweißtisches eignet er sich besonders für die Bearbeitung schwerer Bauteile. Rasterlinien im Abstand von 100 mm erleichtern Ihnen den Aufbau Ihrer Vorrichtung. Die Schweißtische sind standardmäßig mit Skala versehen.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:8 Tischfüße 650 x 90 x 90 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 8Traglast ca.: 4000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmGewicht (Netto) ca.: 2501 kgTischplatte Länge: 4000 mmTischplatte Breite: 2000 mmTischplatte Material: Stahl S355J2+N, Plasmanitriert und BAR-beschichtetTischplatte Bohrungsdurchmesser: 28,15 mmTischplatte Bohrungsabstand: 100 mmTischplatte Materialstärke: 24,5 – 27 mmTischplatte Grundhärte ca.: 165 – 220 VickersTischplatte Oberflächenhärte ca.: 450 – 750 VickersSeitenwange Höhe: 200 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

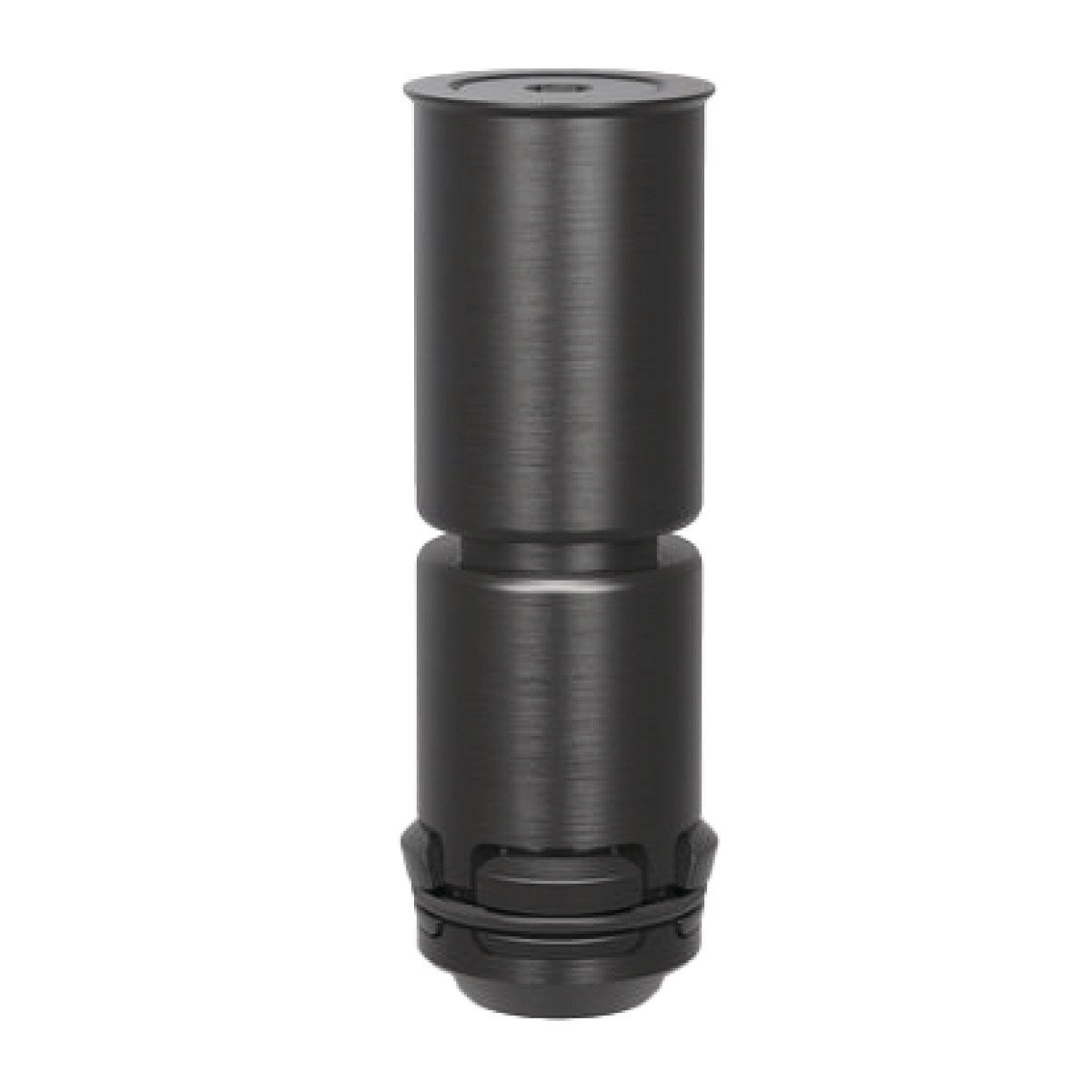

Spannen von 3 Bauteilenbrüniertverdeckte Verbindung von BauteilenSpannbereich ca. 72 – 78 mmNICHT zum Verbinden von Tischen und U-Winkeln zulässigNicht für Langlöcher geeignetmit Innensechskant (Größe 6)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 28 mmScherkraft: 200 kNAnzugsmoment: 50 / 20 (Stahl / Aluminium) NmZugkraft: 10 kNLänge (Produkt) ca.: 90 mmGewicht (Netto) ca.: 0,41 kg

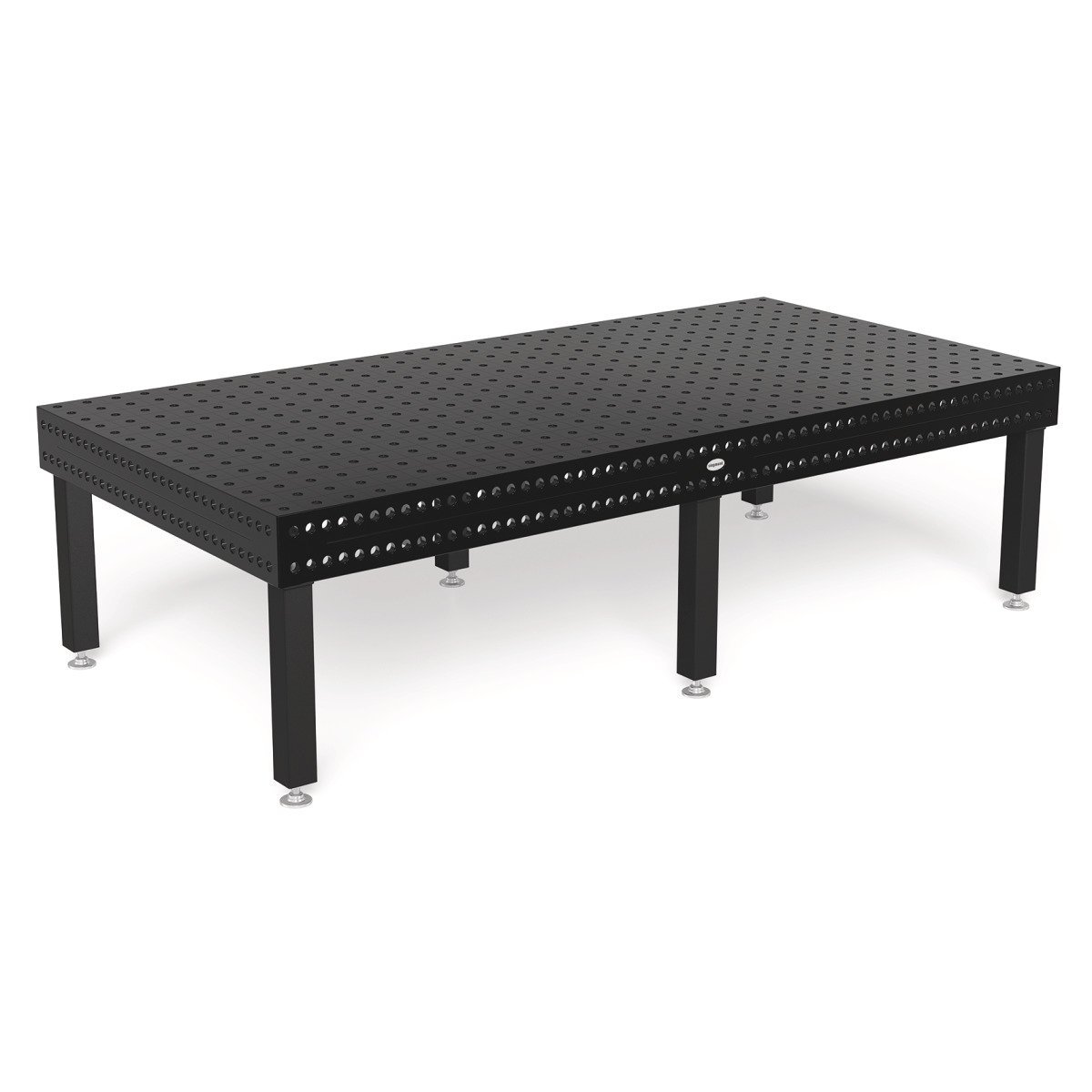

Oberflächenhärte bis zu 750 Vickers Die Professional 750 Schweißtische werden aus hochwertigem Stahl S355J2+N gefertigt und zusätzlich plasmanitriert und beschichtet. Aufgrund der erhöhten Belastbarkeit des Schweißtisches eignet er sich besonders für die Bearbeitung schwerer Bauteile. Rasterlinien im Abstand von 100 mm erleichtern Ihnen den Aufbau Ihrer Vorrichtung. Die Schweißtische sind standardmäßig mit Skala versehen.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.comLieferumfang:6 Tischfüße 650 x 90 x 90 mm mit Fußteller Ø 90 mm Technische Daten: Tischfüße: 6Traglast ca.: 3000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmGewicht (Netto) ca.: 1517 kgTischplatte Länge: 3000 mmTischplatte Breite: 1500 mmTischplatte Material: Stahl S355J2+N, Plasmanitriert und BAR-beschichtetTischplatte Bohrungsdurchmesser: 28,15 mmTischplatte Bohrungsabstand: 100 mmTischplatte Materialstärke: 24,5 – 27 mmTischplatte Grundhärte ca.: 165 – 220 VickersTischplatte Oberflächenhärte ca.: 450 – 750 VickersSeitenwange Höhe: 200 mmSeitenwange Bohrungsabstand: 50 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

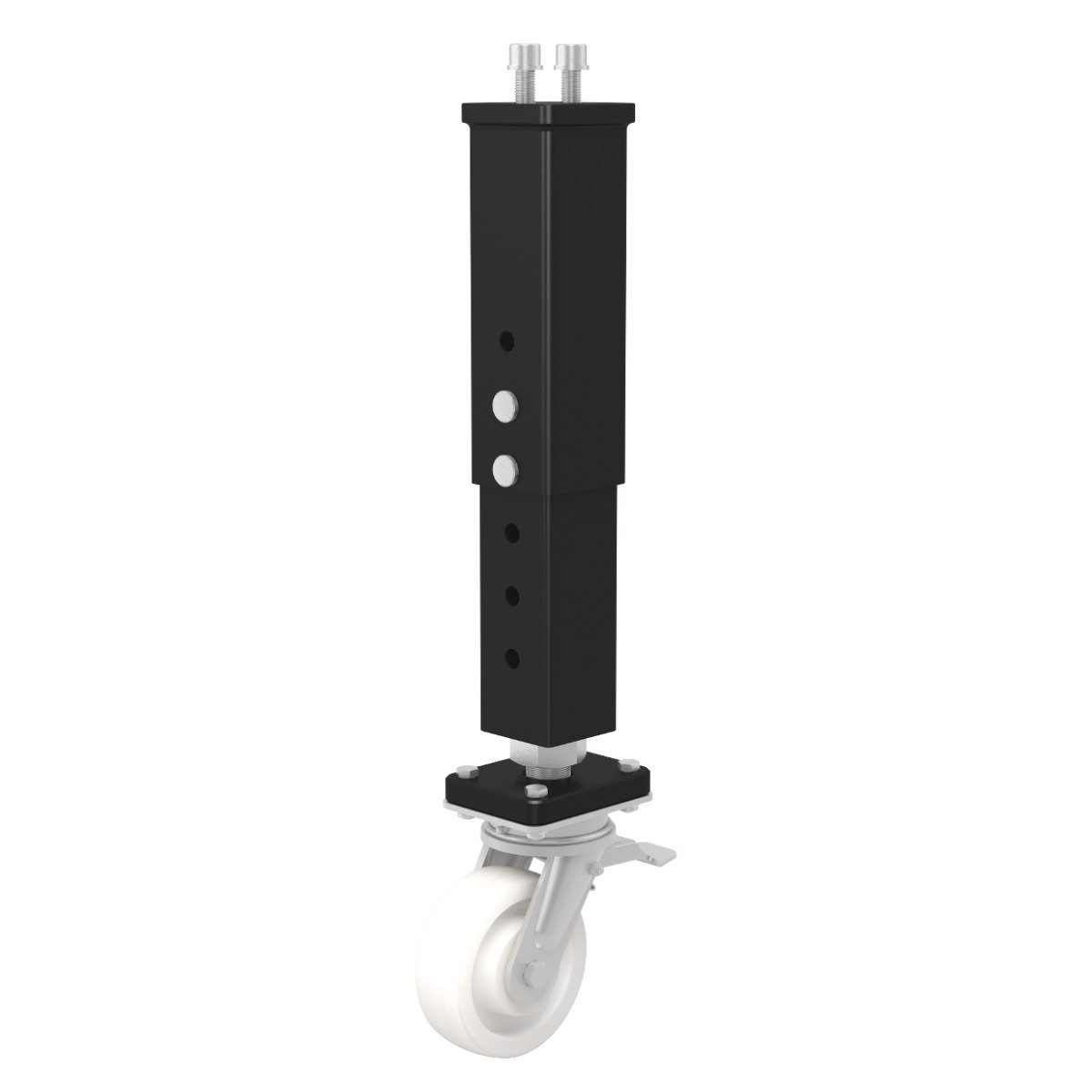

Der Fuß höhenverstellbar mit Lenkrolle und Feststellbremse verfügt über eine Tragfähigkeit von 800 kg. Jeder Fuß ist durch Verdrehen der Zwischenplatte 20 mm höhenverstellbar (Feinjustierung) und ist mit einer verstärkten Spindel ausgestattet.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Länge (Produkt) ca.: 90 mmBreite/Tiefe (Produkt) ca.: 90 mmGewicht (Netto) ca.: 14,7 kg

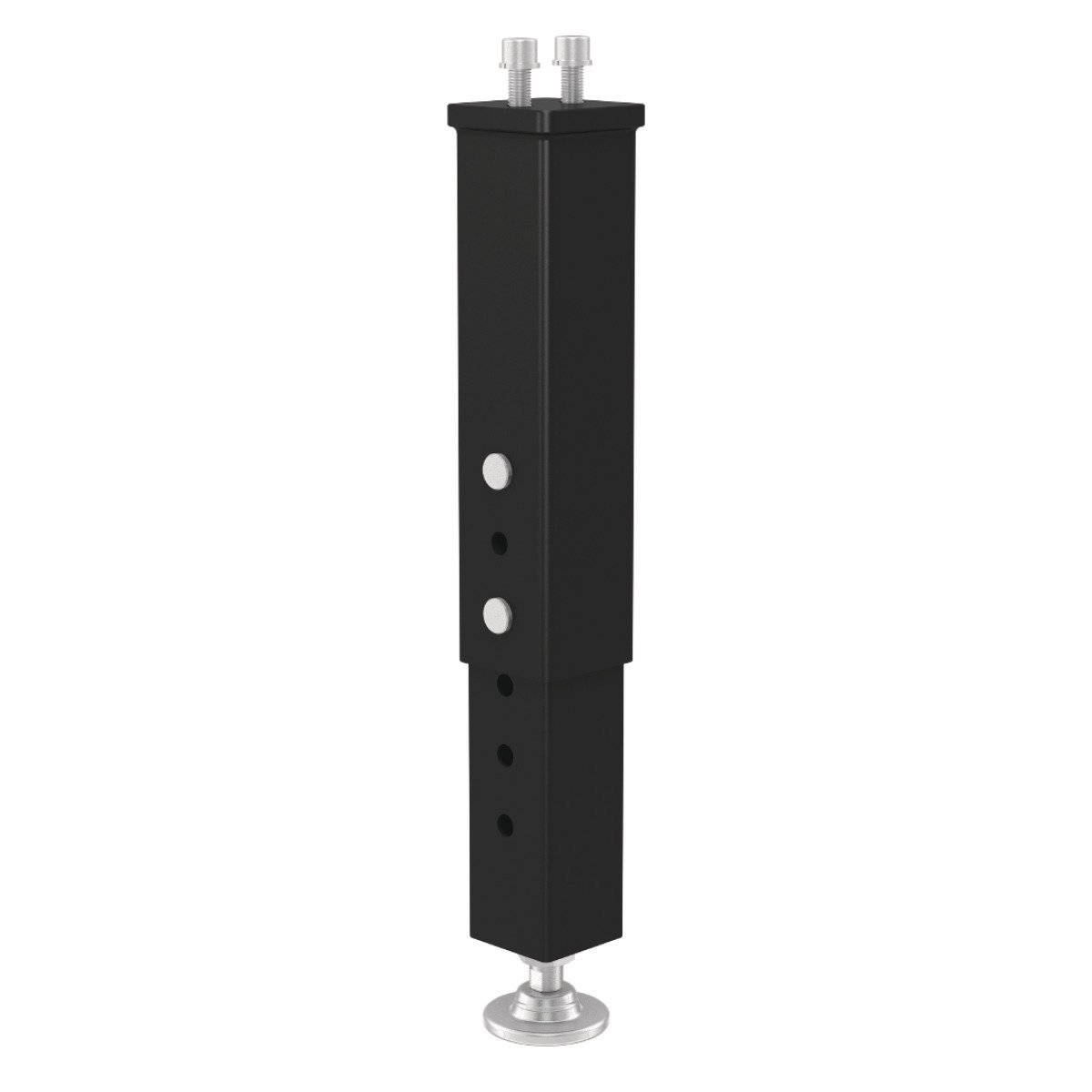

Der Fuß höhenverstellbar ist im Bereich von 450-700 mm oder 550-900 mm verstellbar. Die Tragfähigkeit von 2.000 kg bleibt in jeder Höhe erhalten. Ein zweiter Verriegelungsbolzen sorgt für mehr Stabilität. Der Fuß ist bis zu 50 mm feinjustierbar.Die Fußmanschette beugt Verschmutzungen in der Gewindespindel vor und verhindert Schäden am Schweißschlauch, die durch den ständigen Kontakt mit der Gewindespindel entstehen können.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Länge (Produkt) ca.: 90 mmBreite/Tiefe (Produkt) ca.: 90 mmGewicht (Netto) ca.: 8,2 kg

Spannen von 2 BauteilenbrüniertSpannbereich ca. 47 – 53 mmZum Spannen von Alu-Profilen empfohlenohne O-Ring-Nut für glatte OberflächeNICHT zum Verbinden von Tischen und U-Winkeln zulässigmit Innensechskant (Größe 14)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 28 mmScherkraft: 200 kNAnzugsmoment: 50 / 20 (Stahl / Aluminium) NmZugkraft: 20 kNLänge (Produkt) ca.: 100 mmGewicht (Netto) ca.: 0,56 kg
